Jante pour « Roues Hachette »

La société Hachette a sorti début 2026 une collection permettant de réaliser un monster truk. Le numéro 1 de cette collection contient un pneu qui peut être adapté au Meccano. Joel Lemarchand (CAM 1689) propose un modèle de jante pour adapter ce pneu. (téléchargement du fichier zip en bas de la page)

« Suite à l’achat des pneus du Monster truck d’HACHETTE j’ai réalisé pour mon imprimante 3D un modèle de jante permettant d’adapter ces pneus à nos modèles MECCANO, ce n’est pas parfait, je débute encore avec Fusion 360.
Le palier est fait avec deux roues barillet qui peuvent aussi servir à entrainer la roue.
J’ai prévu déport maximal afin que le pivot soit le plus possible vers le milieu du pneu qui est très large.
Il existe sous forme de fichier .stl compatible avec tous les modèles de Slicer (Logiciel de découpe pour les imprimantes 3D).«

Bien penser sur votre Slicer à utiliser les supports sinon ce sera la cata lors de l’impression (voir photo GCODE pour aperçu).

Voici le résultat :

Ce type de plastique ne doit pas être trop écrasé c’est pourquoi je vous conseille d’utiliser des écrous nylstop afin de doser votre serrage, de plus cela donne un petit cachet d’authenticité, vous pouvez bien sûr le faire avec des boulons et écrous MECCANO.

En vue arrière (photo de gauche), le mode d’entrainement se fait soit par les roues barillet soit en fixant une couronne dentée avec les trous prévus et bénéficier d’une meilleure réduction.

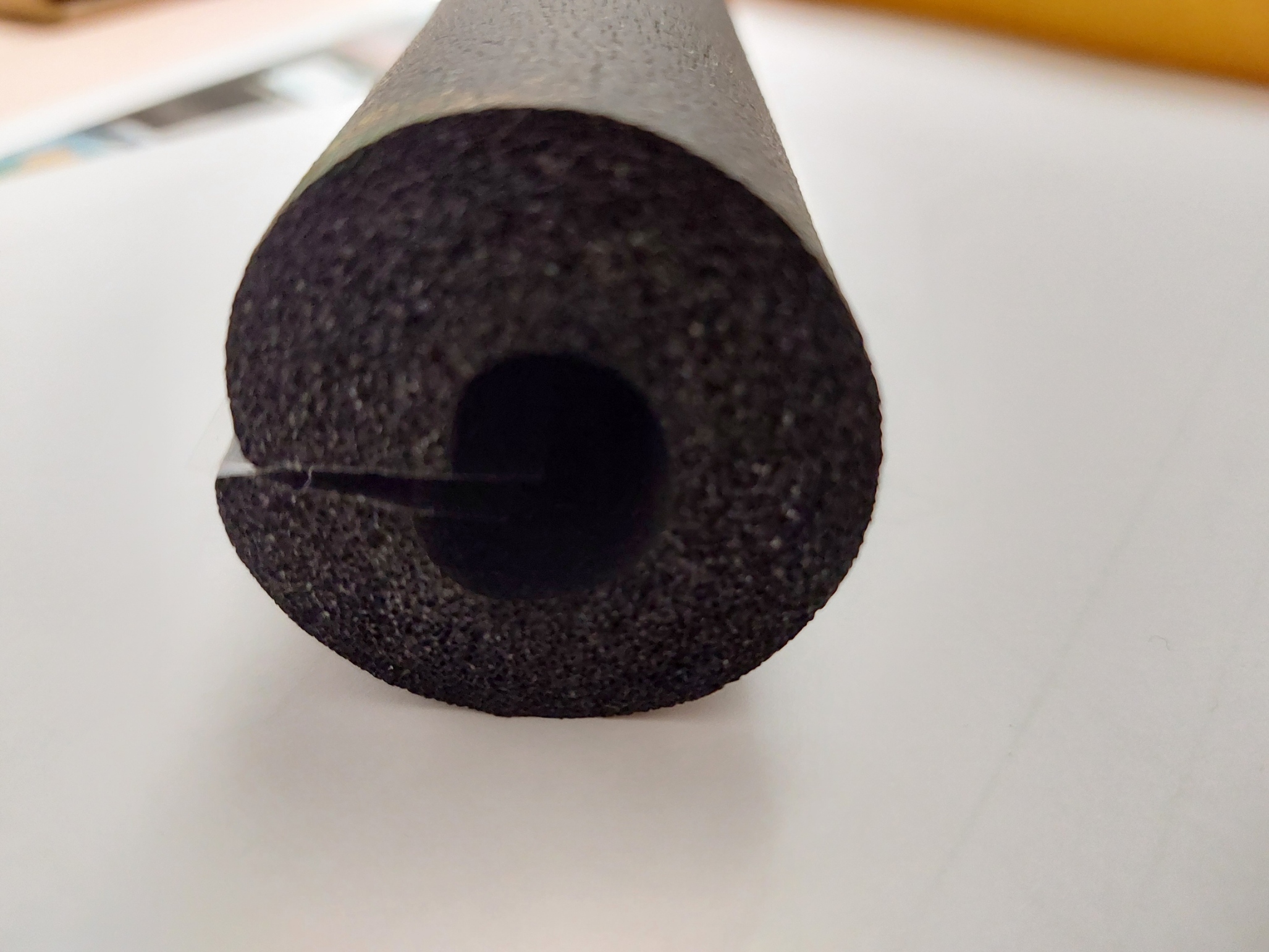

La dernière photo montre la mousse isolante trouvée chez Leroy Merlin, je l’utilise pour rembourrer le pneu qui est trop mou. 2 couches à plat suffisent, une longueur de 43,5 com pour le premier tour et 32,5 cm pour le second, c’est la jante qui maintiendra le tout en place.

Télécharger le modèle (Format zip)

« A votre dispo, n’hésitez à me proposer vos critiques constructives, je débute. »

Joël Lemarchand – CAM 1689
